Lève-panneau sandwich sous vide

Lève-panneau sandwich sous vide

Panneau de toit : Longueur de levage : 2 450 mm, 4 450 mm, 6 250 mm, 8 050 mm, 9 850 mm, 15 250 mm, 17 050 mm Capacité de chargement : 300 kg, 450 kg, 500 kg Panneau mural : Longueur de levage : 850 mm, 1150 mm, 2950 mm, 4 750 mm capacité : 200kg, 400kg Options : Inclinaison électrique, rotation électrique
Envoyez demande
Description
Paramètres techniques

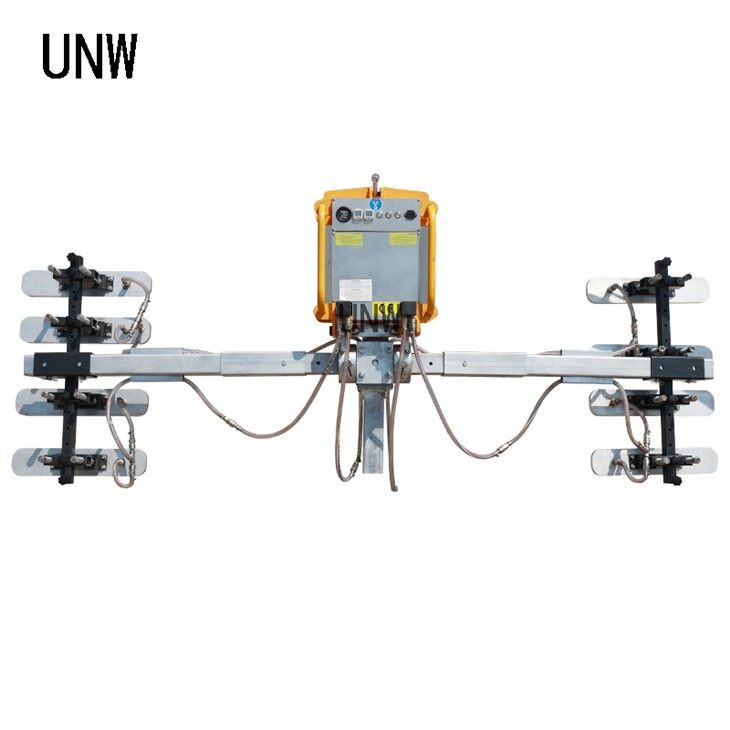

Lève-panneau sandwich sous vide





Description des produits



Le lève-panneaux sandwich sous vide est un lève-panneaux spécialement conçu pour les panneaux de toit et de mur, adapté aux panneaux de plus longue longueur. Tourné manuellement à 360 degrés sur le côté vertical et tourné manuellement à 90 degrés sur le côté horizontal, le lève-panneau sandwich sous vide est pris et libéré par l'électricité. Notre lève-panneaux sandwich sous vide est généralement cuivré avec un pont roulant pour une utilisation dans les travaux de traitement et de manutention en profondeur du verre, ou avec une grue en porte-à-faux pour une utilisation dans les travaux d'installation de murs-rideaux en verre.



Comment fonctionne le lève-panneau sandwich ?

1. Formation du vide : Tout d'abord, la pompe à vide extrait l'air entre la ventouse et l'objet à soulever.
2. Joint hermétique : au fur et à mesure que l'air est aspiré, la ventouse forme un joint ferme avec la surface de l'objet.
3. Force de suralimentation : La différence de pression entre l’atmosphère extérieure et la zone de vide génère une forte force d’aspiration.
4. Transport sûr : Une fois que le vide et l’aspiration sont suffisants, la charge peut être levée et transportée en toute sécurité.
5. Libération contrôlable : après avoir atteint la destination, relâchez le vide de manière contrôlable pour placer l'objet avec précision.

02



Avantage des produits



1. Les deux extrémités du support à ventouse sont rétractables, adaptées aux occasions avec des changements de taille importants

2. Pompe à vide sans huile importée-, valve

3. Efficace, sûr, rapide et-économie de main d'œuvre

4. L'accumulateur et la détection de pression assurent la sécurité

5. Position de la ventouse réglable et peut être fermée manuellement





Spécifications des produits



Panneau de toit :

  • Longueur du lève-personne : 2450 mm, 4450 mm, 6250 mm, 8050 mm, 9850 mm, 15 250 mm, 17 050 mm
  • Capacité de chargement : 300kg, 450kg, 500kg



Panneau mural :

  • Longueur du lève-personne : 850 mm, 1 150 mm, 2950 mm, 4 750 mm
  • Capacité de chargement : 200kg, 400kg



Options : Inclinaison électrique, rotation électrique





Détails des produits



03



Application



Le mini élévateur de panneaux sandwich sous vide est largement utilisé dans le levage, la production et le traitement de différents matériaux.

06.

Commande réelle

Paquet de mini palonnier à vide : paquet en bois solide

05

étiquette à chaud: lève-panneaux sandwich sous vide, fabricants, fournisseurs, usine de lève-panneaux sandwich sous vide en Chine



Spécifications des produits



Panneau de toit

Longueur du poussoir (mm)

Longueur du panneau (mm)

Quantité de faisceau externe (pièces)

Charge maximale (kg)

Charge maximale sur la traversée (kg)

Quantité de ventouses (pièces)

Taille du coussin/charge (mm/kg)

BGL2650

2650

12000

2

300

800

8

110*530/75

BGL4450

4450

14000

4

300

500

8

110*530/75

BGL6250

6250

16000

6

300

300

8

110*530/75

BGL4450L

4450

14000

4

300

800

8

110*530/75

BGL6250L

6250

16000

6

300

500

8

110*530/75

BGL8050L

8050

18000

8

300

500

8

110*530/75

BGL9850L

9850

20000

10

300

500

8

110*530/75

BGL8050LD

8050

18000

8

450

500

12

110*530/75

BGL9850LD

9850

20000

10

450

500

12

110*530/75

BGL1525LDD

15250

24000

16

500

500

16

110*530/75

BGL1705LDD

17050

26000

18

500

500

16

110*530/75



Panneau mural

Longueur du lève-personne

Longueur du panneau

Quantité de faisceau externe

Charge maximale

Charge maximale sur la traversée

Quantité de ventouse

Taille/charge du tampon

BGL850V2

850

12000

0

200

800

2

150*490/100kg

BGL850V4

850

12000

0

400

800

4

150*490/100kg

BGL2950C

2950

15000

2

400

800

4

150*490/100kg

BGL4750C

4750

17000

4

400

500

4

150*490/100kg

BGL850H2

850

12000

0

200

800

2

150*490/100kg

BGL850H4

850

12000

0

400

800

4

150*490/100kg

BGL1150HL

1150

13000

0

400

800

4

150*490/100kg

BGL2950HL

2950

15000

2

400

800

4

150*490/100kg
